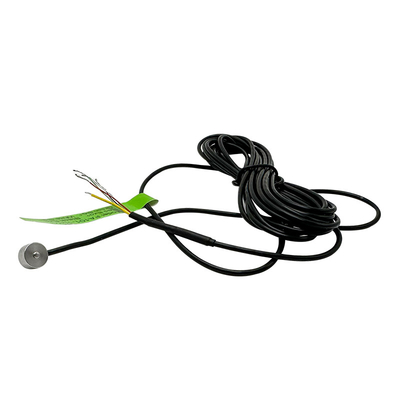

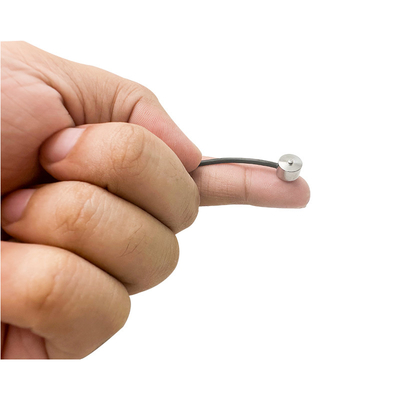

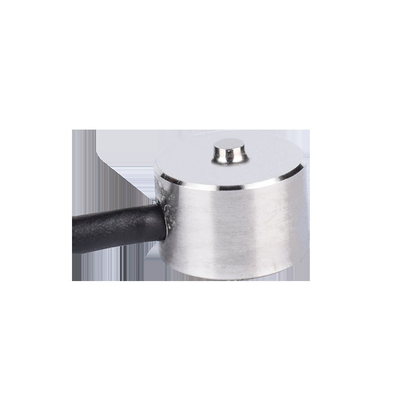

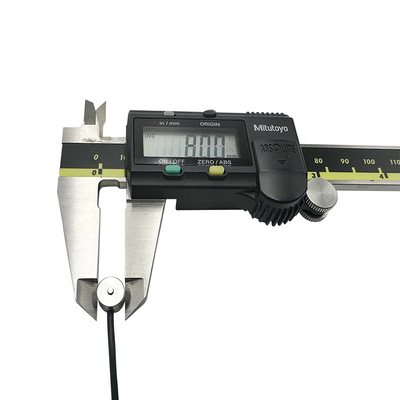

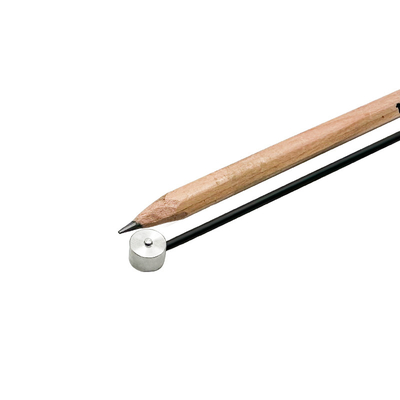

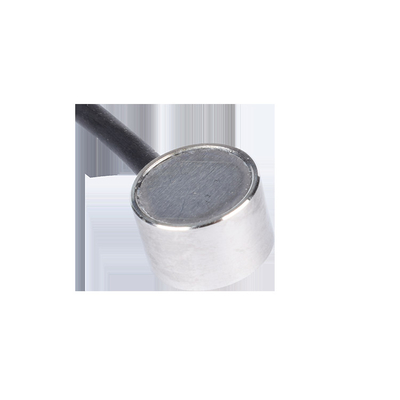

transducteurs de mesure de force de bouton de 100-500N FA101 Mini Force Sensor Stainless Steel
1. Descriptions
le capteur miniature FA101 de force de l'acier inoxydable 100-500N est un modèle de notre marque FIBOS FA1-Series, le capteur miniature FA101 de force peut être utilisé pour mesurer la force 100N, 200N, la capacité 500N, sa gamme de sortie évaluée est 1.0±20% mV/V, et sa gamme nulle d'équilibre est ±1%F.S., sa taille de câble est ⌀2x3000mm.
Dans le procédé de mesure du capteur de micro-pression, la pression agit directement sur le diaphragme du capteur, de sorte que le diaphragme produise d'un déplacement micro proportionnel à la pression moyenne, de sorte que la résistance des changements de capteur, et le circuit électronique détecte le changement, et convertisse un signal standard correspondant à la pression, un tel processus soit le procédé de mesure du capteur de micro-pression.
2. Caractéristiques
| Nom de produit |
capteur miniature de force |
| Capacité |
100,200,500N |
| Sortie évaluée |
1.0±20% mV/V |
| Équilibre nul |
±2%F.S. |
| Fluage (30min) |
≤0.5%F.S. |
| Non-linéarité |
≤0.5%F.S. |
| Hystérésis |
≤0.5%F.S. |
| Répétabilité |
≤0.5%F.S. |
| Résistance d'entrée |
600~800Ω |
| Résistance de sortie |
600~800Ω |
| Temp.effect sur la sortie |
℃ 0.05%F.S./10 |
| Temp.effect sur zéro |
℃ 0.05%F.S./10 |
| Résistance d'isolation |
≥5000MΩ/100V (C.C) |
| Excitation recommandée |
5~10V |
| Excitation maximum |
15V |
| Gamme compensée de temp |
-10~60 ℃ |
| Gamme fonctionnante de temp |
-20~80 ℃ |
| Limite de charge sûre |
150%F.S. |
| Rupture de la charge |
200%F.S. |
| Taille de câble |
⌀2x3000mm |
| Poids |
0.02kg |
| Matériel |
Acier inoxydable |
3. Dimension
4.Advantages :
basse taille, petite déformation, petite taille ; Haute précision, bonne stabilité à long terme, bonne fiabilité, résistance de fatigue, résistance à l'impact, haute fréquence d'utilisation. Puisque c'est acier inoxydable, le logement de bouclier de câble et de capteur sont électriquement reliés pour former la cage de Faraday. Ceci s'assure également qu'il peut être employé pour la mesure sans interférence dans des conditions défavorables de compatibilité électromagnétique. La gamme de température de fonctionnement est -20℃~80℃.
5. Application
ensemble des véhicules à moteur de presse, assemblée automatique, essais de produits 3C, nouvel ensemble de produit d'énergie, essai médical, robotique, ensemble de moule et d'autres essai, mesure et systèmes de contrôle industriels
6.FAQ
Q1 : Quels sont vos termes de la livraison ?
: EXW, GOUSSET, CFR et CAF.
Q2 : Pouvez-vous produire selon les échantillons ?
: Oui, nous pouvons produire selon vos échantillons ou dessins techniques.
Q3 : Quelle est votre politique d'échantillon ?
: Nous pouvons fournir l'échantillon la remise si nous avons les pièces prêtes en stock, et les clients payent le coût de messager.
Q4 : Quelle est votre politique de garantie de qualité ?
: Garantie de qualité : 12 mois.
Si le produit a le problème de qualité dans les 12 mois, renvoyez-svp le nous, nous le réparera, si nous ne pouvons pas le réparer avec succès, nous te donnera un neuf ; mais les dommages synthétiques, l'opération inexacte et la force majeure seront exceptés.
Et vous payerez les frais de transport de renvoi nous, nous payerez les frais de transport de livraison te.
